型号及含义
注:如不带接地开关,接地操作轴起联锁轴的作用，外形尺寸不变。
使用环境条件
◆ 周围环境温度: -25℃ +40
℃ ;
◆ 相对湿度:日平均值<95% ， 月平均值<90% ;
◆ 海拔高度:不高于1000m ;
◆ 地震烈度:不超过8度:
◆ 使用场所:无爆炸危险、化学和剧烈振动及污秽 。
◆ 海拔高度1000米以上使用条件
◆ 在海拔高度超过1000米的时候。空气密度相对会下降 ，这将影响到电器的保护采数 。
◆ 使用者在选用开关的时候必须作有关计算。
◆ 建议计算方式:
找出指定地点的高度H，按GB311.1 规定计算出(公式 1)相关的高度采数Ka,将开关的雷电冲击耐受电压 、工频耐受电压乘以Ka, 所得到的数值是开关用在高海拔高度H时，同时在1000米以下的环境内必须达到的耐压参数。
适用柜型
可装配在小型固定柜、环网柜或箱变 。

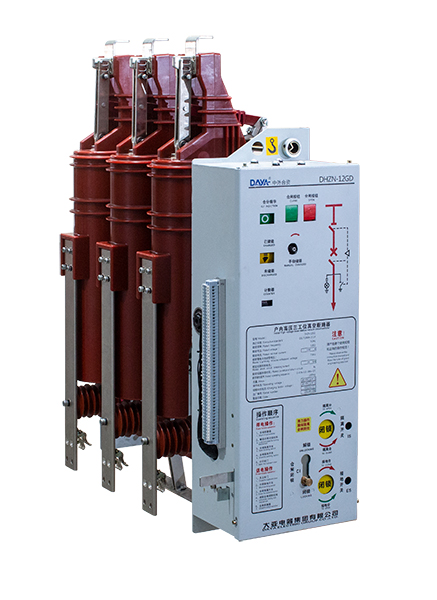

DHZN-12GD系列户内高压三工位真空断路器主回路纵向布置，上部为隔离开关 、中部为真空断路器、下部为接地开关, 操作机构、断路器机构、联锁机构位于开关前部。本开关可以倒安装。
安全优异的固封极柱
高可靠性、稳定的绝缘性能 、结构更坚固、小型化、面维护 、更环保、抗机械性能高。
可视隔离断口
旋转式隔离开关 ，分闸后具有可视断口 。
模块式操作机构
断路器采用模块式操作机构、可独立更换或检修、互换性好 ，可以用手动操作，也可选用交 、直流储能操作，实现远程控制 。
三轴分步操作、可靠地机械联锁
隔离开关、断路器、接地开关单独一个轴轴操作 ，3轴之间有强制机械联锁，防止误操作。
出线端带非接触式带电显示传感器
无电容、采用非接触式感应技术，安全可靠!
柜门与连接开关设计有可靠联锁结构
确保操作人员的安全，免调整的柜门闭锁。
技术参数
|
项目
|
单位
|
参数
|
|
额定电压
|
kV
|
12
|
( l min) 额定短时工频耐受电压:相间/断口
|
42/48
|
额定雷电冲击耐受电压(峰值):相间/断口
|
75/85
|
|
二次回路工频耐受电压（1 min）
|
V
|
2000
|
|
额定频率
|
Hz
|
50
|
|
额定电流
|
A
|
630 1250
|
额定短路开断电流
|
kA
|
20
|
25
|
31.5
|
|
额定峰值耐受电流
|
kA
|
50
|
63
|
80
|
|
额定短路关合电流
|
kA
|
50
|
63
|
80
|
|
4s额定短时耐受电流
|
kA
|
20
|
25
|
31.5
|
|
额定短时耐受电流持续时间
|
s
|
4
|
|
额定单个/背对背电容器组开断电流
|
A
|
630/400
|
|
额定电容器组关合涌流
|
kA
|
12.5 (频率不大于
1000Hz)
|
|
额定短路电流开断次数
|
次
|
30
|
|
机械寿命(隔离开关1断路器/按地开关)
|
|
3000/10000/3000
|
|
动，静触头允许麝损累计厚度
|
mm
|
3
|
|
额定合用操作电压
|
V
|
MC24/48/110/220 DC24/48/110/220
|
|
额定分闸操作电压
|
|
储能电机额定电压
|
V
|
MC24/48/110/220 DC24/48/110/220
|
|
储能电机额定功率
|
V
|
70
|
|
储能时间
|
s
|
≤ 15
|
|
触头开距
|
mm
|
9 ± 1
|
|
超行程
|
3.5 ± 0.5
|
|
触头合闸弹跳时间
|
ms
|
≤ 2
|
|
三相分、合用不同期性
|
≤ 2
|
分闸时间(额定电压)
|
≤ 40
|
|
合闸时间(额定电压)
|
≤ 60
|
|
平均分闸速度(触头刚分、6mm)
|
m/s
|
0.9 ~ 1.3
|
|
平均合用速度(6mm ~触头刚合)
|
0.5 ~ 1.1
|
|
触头分闸反弹幅值
|
m
|
≤ 2
|
|
触头合闸接触压力
|
N
|
2400±200 ( 20 -25kA ) 3100+200 ( 31. 5kA )
|
|
额定操作顺序
|
|
0-0.3s-CO-180s-CO
|
配置
标准配置:按标准接线原理图接线 ，包含有防跳装置。无闭镜装置 、无过流装置。无欠压装置。
|
配置
|
参数
|
备注
|
|
储能电机
|
75W
|
标配
|
|
合闸线圈
|
A(D)C24~220V
|
标配
|
|
分闸线圈
|
A(D)C24~220V
|
标配
|
|
隔离开关辅助开关
|
1 开 1 闭 5A
|
标配
|
|
接地开关辅助开关
|
1 开 1 闭 5A
|
标配
|
|
储能机构辅助开关
|
2 开 1 闭 5A
|
标配
|
|
断路器辅助开关
|
8 开 8 闭 5A
|
标配
|
|
防跳装置
|
A(D)C24~220V
|
标配
|
|
带电传感器(感应式)
|
非接触式
|
标配
|
|
闭锁装置
|
A(D)C24~220V
|
选配
|
|
过流脱扣器
|
3.5A、5A
|
选配
|
|
欠压装置
|
A(D)C24~220V
|
标配
|
参照右边的开关操作指示牌，说明如下:
双重联锁:断路器、隔离开关、接地开关设置强制机械联锁操作: 断路器和隔离开关、接地开关设计防误操作闭锁装置。 隔离开关、接地开关分别是独立一 根轴分步操作的，两操作轴之间设置强制机械联锁操作 ， 开关分合闸操作后请从观察窗确认其各自分合闸状态 。
断路器、隔离开关、接地开关、柜门的联锁
◆ 隔离开关和接地开关相互强制机械联锁、二者之间只能二合-， 不能同时合闸;
◆ 接地开关分闸后 、隔离开关才能合闸:隔离开关合闸后、接地开关不能合闸。
◆ 合闸闭锁处于闭锁位置时 ，断路器才能合闸 ，隔离开关和接地开关不能操作。
◆ 合闸闭锁处于解锁位置时 ，断路器不能合闸，隔离开关和接地开关才能操作 。
◆ 断路器合闸后，合闸闭锁不能解锁 ，隔离开关和接地开关不能操作 。
◆ 接地开关合闸后，才能打开柜门。
◆ 关上柜门后，接地开关才能分闸。
合闸闭锁的操作
1、闭锁
旋转闭锁操作轴外圈90° ( 解除定位)，朝闭锁方向推到极限位置再旋转操作轴外圈90° (定位)。
2、解锁
旋转闭锁操作轴外圈90° ( 解除定位) ，朝解锁镄方向推到极限位置再旋转操作轴外圈90° (定位)。
断路器的操作
手动操作
1.用专用储能手柄进行储能。
2 、合闸:接合闸按钮。(如带合闸闭锁或欠压装置须二次回路通电后方能合闸)
3、分闸:按分闸按钮 。电
动操作
1.二次回路通电后，储能机构自动储能。
2 、合闸:按控制回路中的合闸按钮 。
3 、分闸:按控制回路中的分闸按钮。
隔离开关的操作
顺时针方向为隔离开关分闸。
逆时针方向为隔离开关合闸。
柜门闭锁的操作
关上柜门即自动解开柜门与接地开关的闭锁 ，接地开关合闸后 ，打开柜门后，接地开关自动闭锁 ，不能操作。
