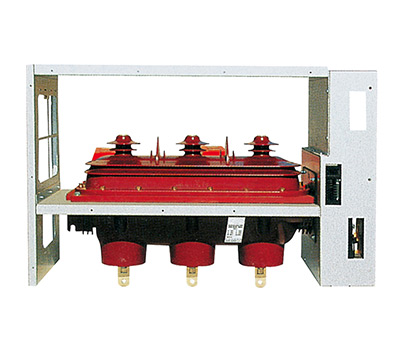

FLN56-12D 630-20(SF6)六氟化硫高压负荷开关
-
- 产品概述
- FLN36-12六氟化硫负荷开关是一种以SF6气体为绝缘和灭弧介质的双断口旋转型负荷开关 ，适用于10KV的配电系统。每个开关充以0.4bar气压SF6气体后是永久密封的 。开关垂直或水平安装不限，在环网柜内典型的安装方式是在电缆室和母线室之间置—钢隔板水平安装。这种安装方式将母线与电缆接头之间相隔离以符合运行维护的严格的安全要求 。
随着国家对城 、乡电网改造与建设的不断深入 ，全国各地对负荷开关 、环网柜、小型开闭所以及箱式变电站的需用求量也在不断增加。针对于此我公司于2000年着手研制、开发、生产出一种性能稳定、技术参数高、全绝缘、全密封、免维护的FLN36-12型SF6负荷开关 。在此基础上又设计出目前*********的SF6负荷开关高压模块顶部单元及底部单元，在价格上适合国情，在性能上完全可以代替进口产品。因尊时凯龙人生就博电器集团生产的六氟化硫负荷开关结构简单，免维护，价格合理 等诸多优点，深受市场的亲睐 。尊时凯龙人生就博电器集团用户遍及除西藏、台湾以外的国内三十多个省市:在北京、上海 、 天津、重庆、广州、成都 、沈阳、武汉、西安、湖南、浙江、江苏、山东 、山西等地广泛使用，并一致得 到用户的好评。
-

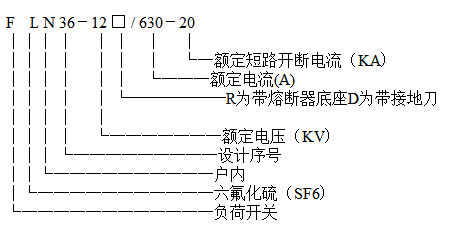

型号含义
室内使用环境
a)环境温度
最高温度 ：+40℃最低温度：-15℃日平均值 ：≤35℃
环境湿度：
日平均相对湿度 ：≤95%月平均相对湿度 ：≤90%
日平均蒸气压：≤2.2×10-3Mpa?? 月平均蒸气压：≤1.8×10-3MPa
b) 海拔高度：不超过1000m;
c) 地震烈度不超过8度;
d) 使用场所无滴水、无结霜 、无结露、无易燃和爆炸危险、无化学腐蚀性气体以及无剧烈震动 。结构特点
◆ FLN36-12型负荷开关采用双断口、旋转式动触头 ，有以下3种状态 ：合闸;分闸;接地。◆ 负荷开关使用SF6作灭弧和绝缘介质，开关由环氧树脂浇注的上 、下外壳密封而成 ，绝缘性能好 。
◆ 假若内部发生燃弧，在外壳后部有一个结构薄弱点，它将被冲开 ，随后柜子上面的泄弧活门冲开并将过压气流导向柜外 ，安全性能好 。◆ 每个负荷开关都是终生密封和免维护的。◆ 负荷开关内SF6气体相对压力是0.045Mpa。◆ 负荷开关的机械寿命是5000次合——分 2000次分——接地。◆ FLN36-12型负荷开关和操动机构安置在可拆卸的上部单元内，可以很方便将负荷开关柜改成负荷开关+熔断器组合电器柜 ，或将负荷开关+熔断器组合电器柜改成负荷开关柜 。◆ 操作机构
◆ FLN36-12配K型操动机构，简称进线开关。具有三位置互锁功能;可手动或电动使主开关分断或关合;可手动使接地开关分断或关合;具有主开关和接地开关的机械位置指示。
◆ FLN36-12配A型操动机构，简称出线开关。具有三位置互锁功能;可手动或电动使主开关分断或关合;可以通过按钮或脱扣装置操作使主开关跳闸;可手动使接地开关分断或关合;具有主开关和接地开关的机械位置指示以及熔断器熔断时的机械指示 。
可选件◆ 辅助触点：合闸位置 2常开-2常闭;分闸位置 2常开-2常闭;接地位置 2常开-2常闭◆ 分励脱扣线圈 ：用于A型操动机构◆ 机械跳闸按钮 ：用于A型操动机构◆ 电动操作：配上马达驱动装置和控制单元可对负荷开关实现电动分、合闸操作◆ 负荷开关高压模块顶部单元在结构上继承了过去SF6负荷开关产品的特点和优点 ，取代了旧模式下单独供给开关本体、操作机构及联锁件等散件而造成的烦琐复杂的技术及服务工作。从根本上考虑了产品成套性及标准化、模块化。顶部单元由FLN型负荷开关、A/K型操作机构、基本联琐装置及脱扣装置、固定钢板骨架及面板集合而成，在功能上已经完全调整好。确保了安装时的标准化 ，操作人员和设备运行的整体安全性。假若线路故障产生过大电流致使开关内部发生燃弧 ，在外壳后部有一个结构薄弱点 ，它将被冲开 ，随后柜上面的泄弧活门冲开并将过压气流导向柜外。 同类产品
-
